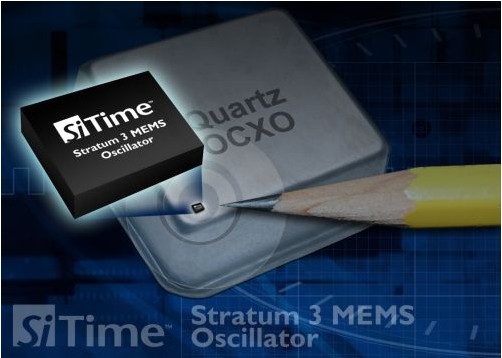

SiT5302高精密恒温晶振时钟振荡器参数：

●频率范围（MHz）：60-220

●温度范围（°C）： 0~ +70

●工作频率稳定性（PPM）：

o20-year ±4.6

o24-hour hold-over ±0.37

oOver-temperature ±0.1

●工作电压（V）：2.5-3.3 （连续）

●多种封装（mm）：2.5x2.0x0.75, 3.2x2.5x0.75, 5.0x3.2x0.75, 7.0x5.0x0.9

高精密时钟振荡器SiT5302应用范围：

基于同步光纤网（SONET）

同步以太网的边缘路由器、无线基站、IP时钟

智能电网

全硅MEMS振荡器优势：

* 高性能模拟温补技术使全硅MEMS振荡器具有的全温频率稳定性，彻底解除温飘问题；

* 可编程的平台为系统设计和缩短新产品开发周期提供必要的灵活性；

* 完善的半导体生产链可让全硅MEMS供货期全面缩短，并提升需求应急的能力；

* 全自动生产的IC结构在质量和可靠性方面有无可置疑的优良的一致性。

我公司产品通过维库现货，请放心购买：

 有问必答：

1、一旦量产，交货周期是否会出现问题？

答：由于采用芯片工艺，原厂每1个8寸Wafer可以切出5万只晶振，可想而知。您的用量相对于我们的WAFER量，实在是小的。

2、我用的频率比较偏，是否可以提供？

答： 没有问题，因为我们的晶振是可编程，任意频点都可以满足。

3、MEMS硅晶振目前能够提供什么样的产品？

答：MEMS硅晶振目前可提供，普通四脚单端振荡器、压控振荡器、差分振荡器、温补振荡器、低功耗振荡器、时钟发生器等所有时钟组件产品。

4、MEMS硅晶振与石英晶振在使用方面有什么区别吗？

答：MEMS硅晶振与石英晶振是PIN TO PIN的封装，在使用上没有任何区别，无需任何设计更改，可直接替换。

5、MEMS硅晶振现在应用在哪些行业？

答：SiTime 公司的MEMS硅晶振现在大量应用在通讯、消费、工业、网通、安防等所有电子行业，拥有包括：Apple、Motorola、SONY、Panasonic、Foxconn（富士康）、三菱在内的数万家客户。

基本参数描述

频率准确度：在标称电源电压、标称负载阻抗、基准温度（25℃）以及其他条件保持不变，晶体振荡器的频率相对与其规定标称值的允许偏差，即（fmax-fmin）/f0;

温度稳定度：其他条件保持不变，在规定温度范围内晶体振荡器输出频率的变化量相对于温度范围内输出频率极值之和的允许频偏值，即（fmax-fmin）/（fmax+fmin）；

频率调节范围：通过调节晶振的某可变元件改变输出频率的范围。

调频（压控）特性：包括调频频偏、调频灵敏度、调频线性度。

①调频频偏：压控晶体振荡器控制电压由标称的值变化到值时输出频率差。

②调频灵敏度：压控晶体振荡器变化单位外加控制电压所引起的输出频率的变化量。

③调频线性度：是一种与理想直线（二乘法）相比较的调制系统传输特性的量度。

负载特性：其他条件保持不变，负载在规定变化范围内晶体振荡器输出频率相对于标称负载下的输出频率的允许频偏。

电压特性：其他条件保持不变，电源电压在规定变化范围内晶体振荡器输出频率相对于标称电源电压下的输出频率的允许频偏。

杂波：输出信号中与主频无谐波（副谐波除外）关系的离散频谱分量与主频的功率比，用dBc表示。

谐波：谐波分量功率Pi与载波功率P0之比，用dBc表示。

频率老化：在规定的环境条件下，由于元件（主要是石英谐振器）老化而引起的输出频率随时间的系统漂移过程。通常用某一时间间隔内的频差来量度。对于高稳定晶振，由于输出频率在较长的工作时间内呈近似线性的单方向漂移，往往用老化率（单位时间内的相对频率变化）来量度。

日波动：指振荡器经过规定的预热时间后，每隔一小时测量，连续测量24小时，将测试数据按S=（fmax-fmin）/f0式计算，得到日波动。

开机特性：在规定的预热时间内，振荡器频率值的变化，用V=（fmax-fmin）/f0表示。

相位噪声：短期稳定度的频域量度。用单边带噪声与载波噪声之比￡（f）表示，￡（f）与噪声起伏的频谱密度Sφ（f）和频率起伏的频谱密度Sy（f）直接相关，由下式表示：

f2S（f）=f02Sy（f）=2f2￡（f）

f-傅立叶频率或偏离载波频率；f0-载波频率。
