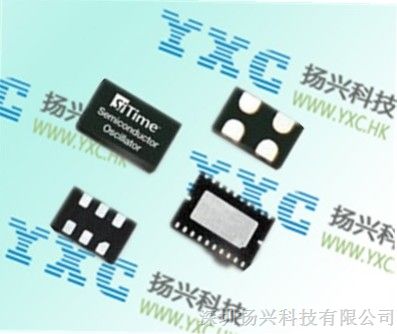

SiTime MEMS硅晶振采用全半导体工艺制程，标准黑色QFN封装,无需改动PCB板，管脚完全兼容。从设计和工艺的角度完全杜绝了传统石英晶振生产工艺中引起的电路不起振、停振、气密性问题、一致性差等一系列品质问题，抗震可达50000G，彻底消除了设计人员担心小封装的成本和供货的顾虑。 SITIME振荡器的出现将会大大降低采购的风险，降低返修率，减少产品的维护的成本。

产品详细参数：

温度范围

工业，-40-85°C

电源电压

3.3V±10%

功能引脚

“E”为输出使能

频率稳定度

±25 PPM

包装尺寸

“7”,2.0毫米×1.6毫米

“1”,2.5毫米×2.0毫米

“2”3.2×2.5毫米

“3”5.0毫米×3.2毫米

“8”7.0 x 5.0毫米

包装

“Y”:带卷，1000卷

散装空白

特点:

 超低功耗

48在3.75 MHz和77.76 MHz标准频率之间

GPON,EPON,等

100%引脚到引脚的下拉更换，以石英为基础的XO

火线，以太网等。

的总频率稳定度为±20 PPM低

低功耗为3.6 mA（典型值）

更长的电池寿命待机模式

5毫秒的快速启动时间

LVCMOS/ HCMOS兼容输出

行业标准封装：2.0×1.6×2.0,2.5,3.2×2.5,5.0×3.2,7.0×5.0毫米

无铅，RoHS和REACH标准

应用:

DVC,DSC,DVR,IP CAM表，电子图书，SSD的理想选择，

理想的高速串行协议，如：USB,SATA,SAS,

1.晶振作用：给单片机正常工作提供稳定的时钟信号。原理：在石英晶体的两个极板上加一个电场，晶片会产生机械变形，对极板施加机械力使其变形，又会在极板上产生相应的电荷，这叫压电效应。如果在两个极板上加上交变的电压，晶片便会产生机械变形震荡，同时这种机械震荡还会产生交变的电场（比较的微小），但是当外加交变的电压的频率与晶片固有的频率（由其形状和尺寸决定）相等时，机械振动的幅度会加剧，产生交变电场也增大。叫做压电谐波。
2.即使去掉晶振，电路照样的能振荡，并且如果把那两个电容改成可调电容的话也能得到想要的某个频率，那还要晶振干什么：晶振、陶瓷谐振槽路、RC振荡器以及硅振荡器是适用于微控制器的四种时钟源。针对具体应用优化时钟源设计依赖于以下因素：成本、精度和环境参数。RC振荡器能够快速启动，成本也比较低，但通常在整个温度和工作电源电压范围内精度较差，会在标称输出频率的5%至50%范围内变化；但相对RC振荡器而言，基于晶振与陶瓷谐振槽路的振荡器通常能提供非常高的初始精度和较低的温度系数。
