从DS12C887到 YSN8130：实时时钟芯片的小型化、低功耗革新之路

发布时间： 2025/7/8 17:52:04 | 30 次阅读

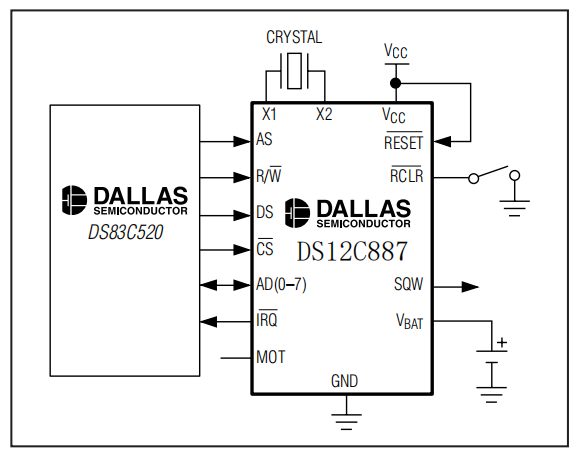

在实时时钟（RTC）芯片领域，DS12C887这款由 Dallas 公司生产的RTC芯片，凭借断电后仍可依靠备用电源持续运行的特性，成为众多设备可靠的时间管家。它不仅具备秒、分、小时、日、星期、月、年的精准计数功能，还支持可编程的中断输出，无论是二进制还是BCD码时间格式都能轻松驾驭。
此外，DS12C887时钟芯片中带有128BRAM，可用于存储信息；可编程的方波输出，搭配简单的微控制器接口，使其在计算机系统、家用电器、工业控制等领域得以广泛应用。

然而，随着智能设备不断向小型化、低功耗、高精度方向发展，其DIP24 封装带来的PCB 空间占用、10μA典型功耗对续航的压力，以及±1 分钟/月的计时误差，逐渐成为物联网、穿戴设备等场景的瓶颈。如今，YSN8130以LGA3.2×2.5×1.0mm 的小型封装（体积缩减95%）、双电源低功耗设计（功耗降低 90%），以及10倍精度提升，从“空间革命、续航跃升、精度跃迁、功能进化”四大维度，让RTC从“能用”走向“好用”，为便携设备的计时需求提供更优解。

一、小型化：空间革命
传统痛点：DS12C887采用庞大的DIP24封装（24引脚），简单的并行接口，传输速率较慢，占用大量PCB空间，布线复杂。

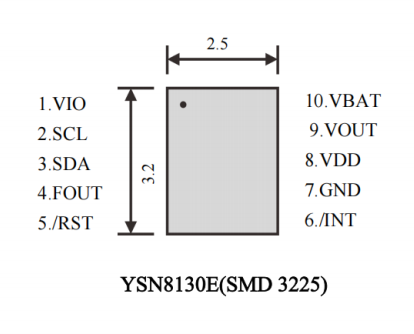

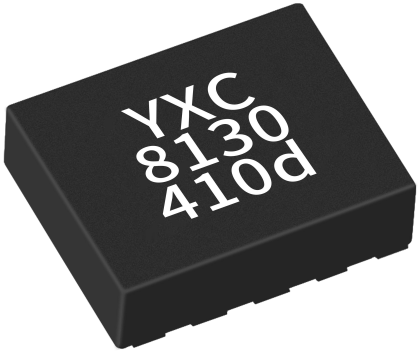

YSN8130突破：采用先进的I2C串行接口，仅需两根信号线，引脚数量锐减90%。LGA 3.2×2.5×1.0mm超微型封装，体积相较DS12C887缩小95%以上。完美契合智能手表、智能家居等对空间极度敏感的便携设备需求。

二、超低功耗：续航跃升

传统痛点：DS12C887典型功耗约10μA，对电池供电设备续航构成压力。
YSN8130突破：典型功耗低至0.9μA (FOUT关闭时)，功耗降低90%。采用双电源设计（主电源VDD: 1.6-5.5V，备用电源VBAT: 1.2-5.5V），无缝支持外部电池或超级电容备份。为智能门锁、运动穿戴、智能家居等设备带来数倍延长的电池寿命，显著提升用户体验。

三、高精度计时：稳定可靠

传统痛点：DS12C887无补偿下月误差可达±1分钟，且工作温度仅支持0~70℃，难以满足工业等高精度场景。
YSN8130突破：精度达±5ppm（约±13秒/月），精度提升10倍。工作温度支持-40~85℃，满足多种场景使用需求。

四、功能全面：智能升级

传统局限：DS12C887主要提供基础RTC功能和RAM，如遇世纪年份需手动校准
YSN8130优势：配备基础RTC，集成丰富功能：
· 集成数字校准、直接支持跨世纪日期；
· 闹钟中断：精准触发定时任务（如智能家居场景联动）；
· 定时器：提供灵活计时功能；
· 智能电池管理：实时监测备份电源状态，有效防止数据丢失；
· 支持事件触发。
YSN8130凭借小型化、超低功耗、超高精度、丰富功能的全面优势，广泛应用于工业控制，智能穿戴，智能家居，医疗设备等领域。
有RTC需求可以联系小扬获取样品，提供相关技术支持~
