内窥镜是一种常用的医疗器械,由可弯曲部分、光源及一组镜头组成。经人体的天然孔道,或者是经手术做的小切口进入人体内。使用时将内窥镜导入预检查的器官,可直接窥视有关部位的变化,图像质量的好坏直接影响着内窥镜的使用效果,因此内窥镜都采用高清摄像头。
医疗内窥镜在临床上的应用越来越普及,它正在向着小型化、多功能、高像素发展,鉴于结构的特殊性,因此内窥镜辐射测试中,时钟超标问题越来越突出,如何在有限空间内处理好时钟问题就成为了关键,而晶振的出现就恰好满足了它的需求,它具有以下优点:
1、节省PCB空间,替换方便;
2、从源头解决时钟问题,EMI抑制效果好;
3、有源晶振可以直接放置在摄像头模组,避免MCLK的频点通过排线放大形成的辐射发射噪声,同时又能对下行时钟(PCLK)进行展频,对于摄像头的时钟引起的辐射发射超标有很好的抑制作用。

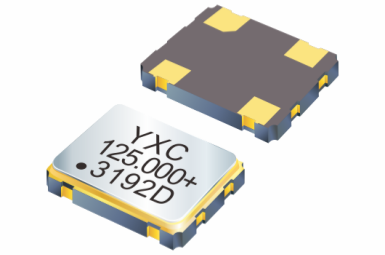

针对客户需求,YXC推出的有源晶振YSO110TR系列中OT4JI-111-24M这颗料,以下为OT4JI-111-24M的典型参数在内窥镜中的应用特点:
1、24MHz有源晶振,总频差±30PPM(-40~﹢85℃工作温度),高精度、低抖动,为大容量、高速率的数据交换提供精准的时钟频率,保证数据传输稳定性;
2、1612超小超薄封装尺寸,为空间受限的电路设计提供理想的解决方案;
3、1.8-3.3V宽工作电压范围,应用场景更广泛,适用于内窥镜、胃镜等医疗产品
4、符合RoHS标准,绿色环保。

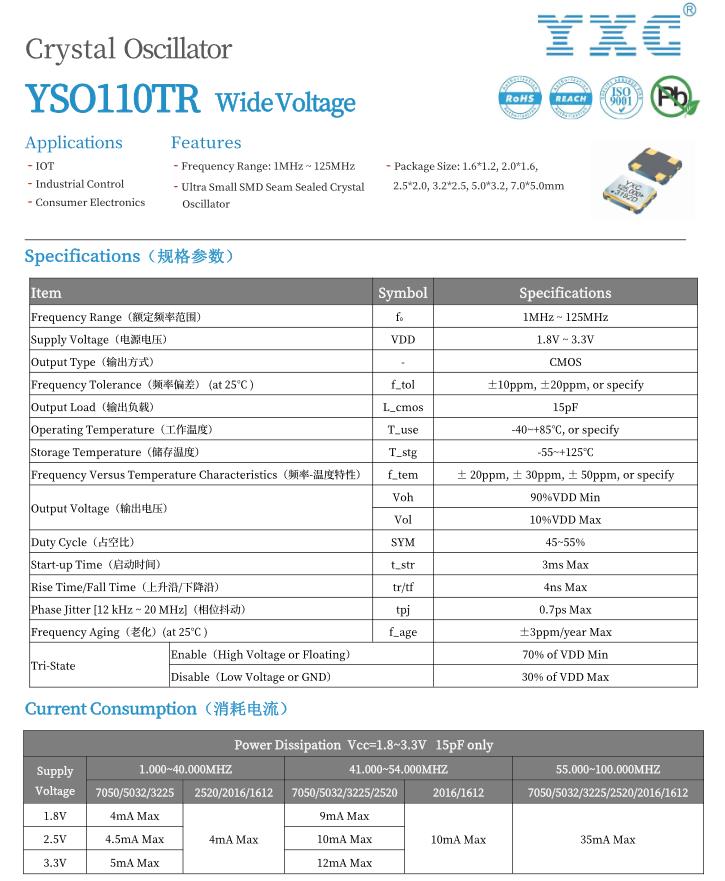

YXC晶振YSO110TR系列,频率为24MHz,总频差±30PPM,以下为YSO110TR系列规格书。
